柴油燒嘴燃燒系統參考方案設計

1、系統配置

（1）主燒嘴選擇

根據現場適用條件以及需方需求，系統方案設計如下：

對爐窯進行了初步設計，經過熱平衡測算，每臺爐子選用FSTY-1800柴油燃燒器，共2支。該燒嘴具有如下特點：

Ø 噴出速度高，火焰長，調節比大，并具有電子點火、火焰監測和熄火保護功能。

Ø 每個燒嘴配有專用點火控制箱，操作方便。

Ø 安裝方便，故障率低。

此外，燒嘴的設計較為硬朗，充分考慮了工業領域?qū)θ紵�器的�?yán)格要求，設計均為耐高溫部件，不存在易損/易耗部件，且該燒嘴使用壽命長，經久耐用。

（2）燃油系統配置

該系統系統包括油罐、油泵、壓力顯示儀表、手動閥門、切斷閥等。燃油壓力由根據實際工況調至0.2-0.4MPa。

（3）供風系統配置

系統供風系統采用離心風機，變頻拖動。操作員可手動調節風機頻率，配合油量調節，已達到理想的空燃配比。

（4）點火方式

燃燒器配套就地點火箱，通過點火控制箱的按鈕進行手動操作。

點火裝置采用高能點火槍，點火功率強勁，點火成功率高。點火時采用小火點大火方式，啟動點火程序時首先點燃小火，待小火穩定燃燒后開啟調節閥門，運行大火模式。

（5）火焰檢測

燃燒器配套有觀火鏡可以直接觀察火焰燃燒情況。點火系統配套火焰檢測器，與點火控制器連接，檢測靈敏，運行穩定。

2、電控系統

該系統電控部分包括點火箱、油泵控制、火檢系統、風機系統、切斷系統等。其實現的功能如下：

（1）點火箱具有電子點火功能，連鎖配套的火檢裝置，可實現熄火保護功能，意外熄火時可立即切斷對應油路的電磁閥；

（2）點火箱內預留運行狀態反饋干點，如點火成功、點火失敗報警等；

（3）油泵控制部分和風機變頻控制部分集中為一臺控制柜，置于控制室，便于操作；

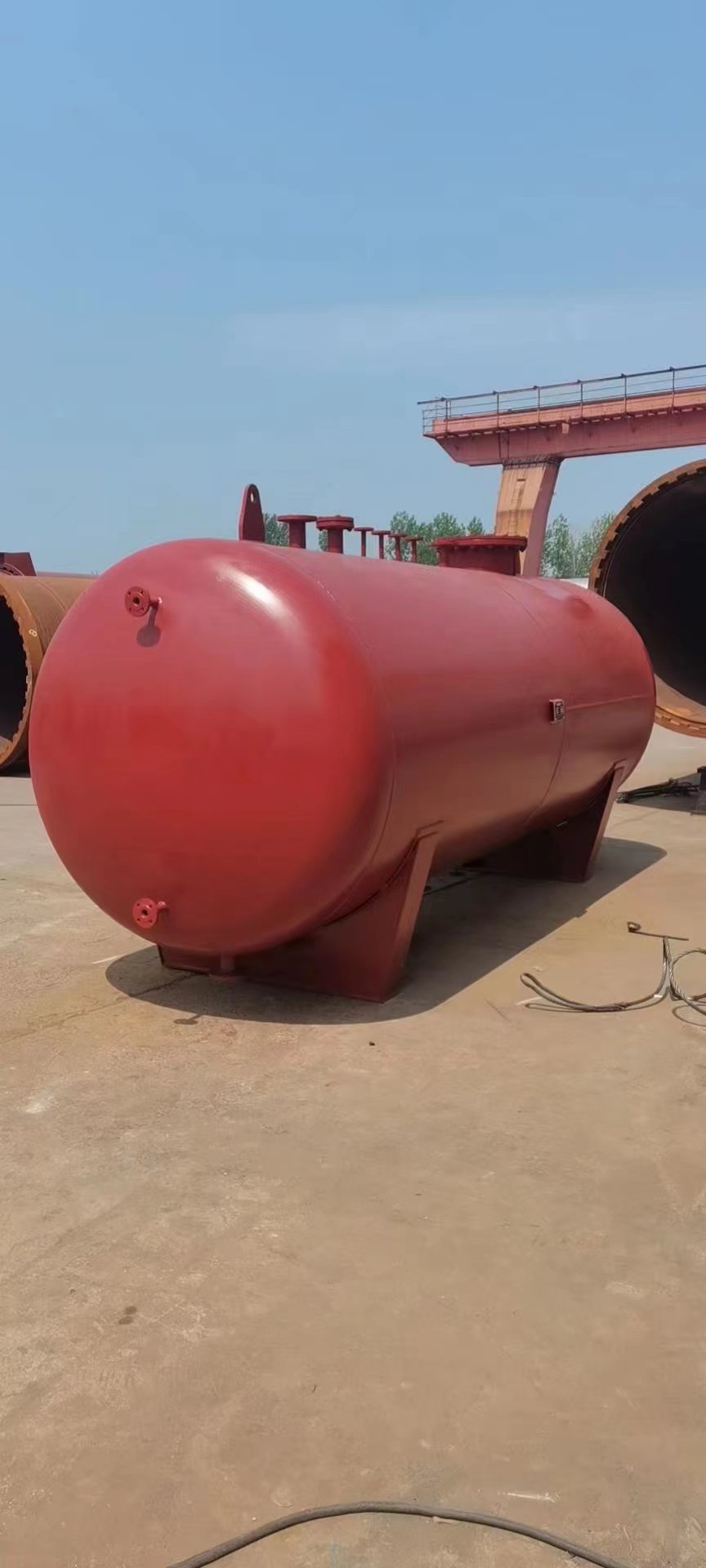

                                                  柴油油罐

（4）集中控制柜采集各燃燒器運行狀態點、各風機運行頻率、各油泵運行狀態，預留遠程對接干接點，接。

                                               柴油燒嘴控制柜

（5）風機、油泵預留遠程啟動點，可選擇就地、遠程兩種方式進行啟動和停車。
